HDGC3010 蓄电池放电测试仪


编辑:恒电高测 浏览: 添加时间:2019-05-10 17:26




       HDGC3010 蓄电池放电测试仪是专门针对蓄电池组进行核对性放电实验、蓄电池容量测试、蓄电池组日常维护、工程验收以及其它直流电源带载能力的测试而设计。








  HDGC3980 蓄电池放电测试仪功耗部分采用新型PTC陶瓷电阻作为放电负载,完全避免了红热现象,安全可靠无污染。整机由微处理器控制,液晶显示、中文菜单。外观设计新颖,体积小、重量轻、移动方便。各种放电参数设定完成后,自动完成整个恒流放电过程。完全实现智能化。使整个放电过程更安全。


  HDGC3980 蓄电池放电测试仪系列便携、智能化的专业设计使放电测试工作变得简捷、轻松,大大降低了专业维护人员的劳动强度,也提高了放电测试的科学性和智能化。

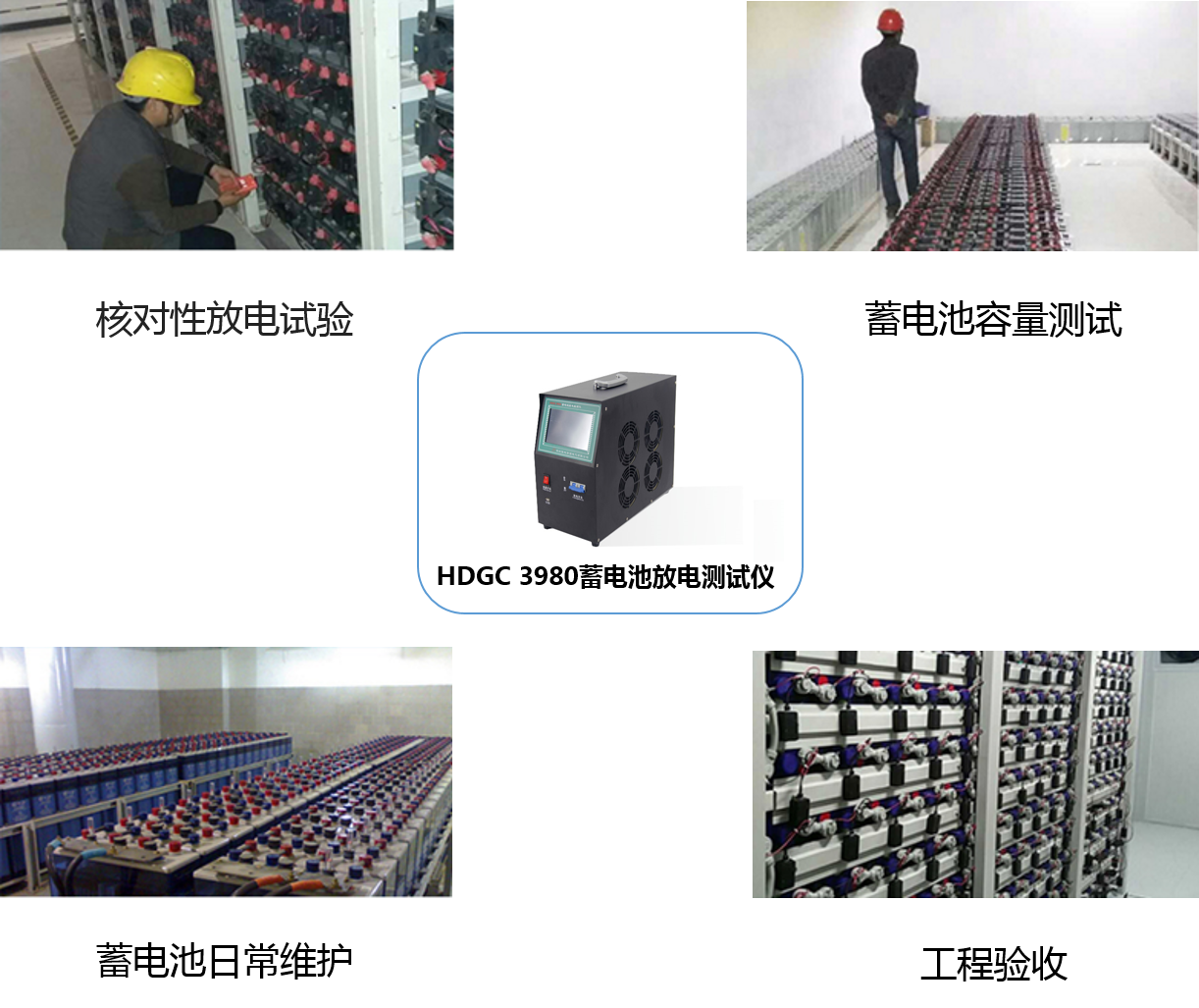

蓄电池核对性放电试验

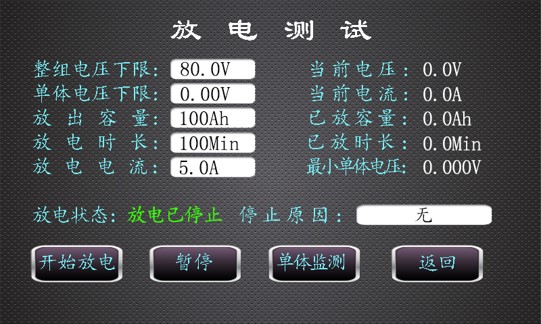

        能够对蓄电池组进行核对性容量测试,可以连续设定放电电流,按照设定的放电电流恒流放电,监测放电过程中电池组的电压及电池组的容量。

     适应电压等级:2~12V

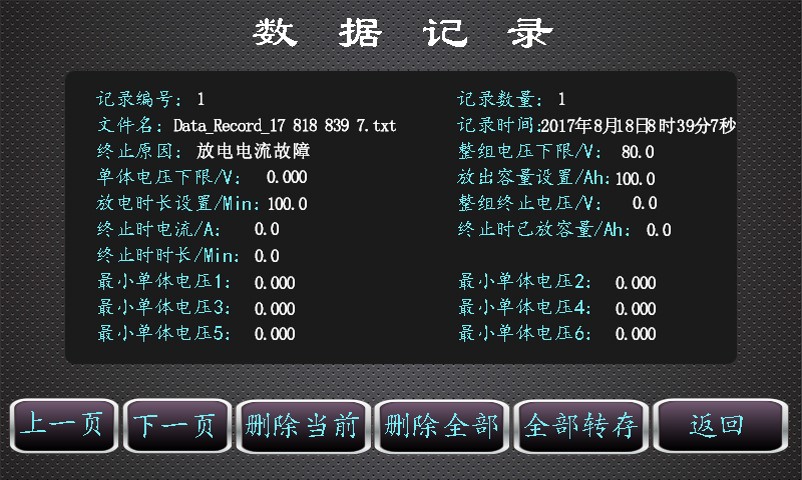

数据管理功能

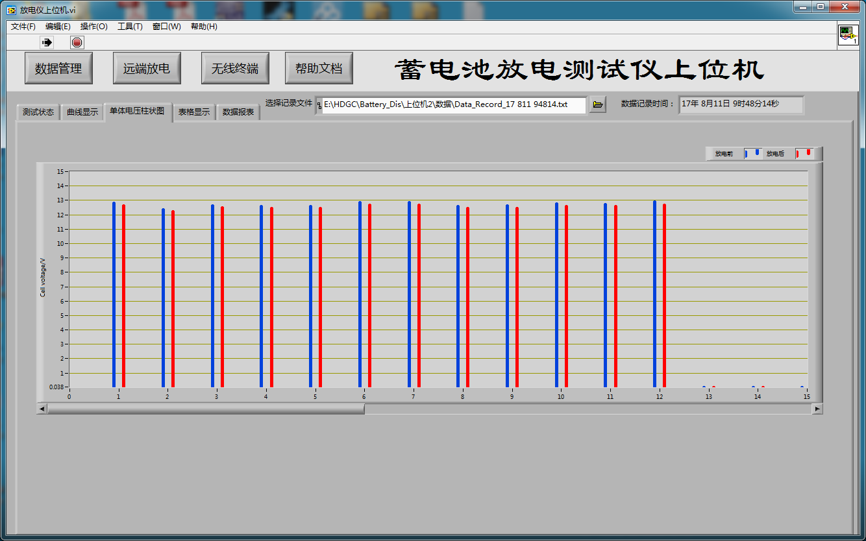

       完善的计算机管理分析监控软件,具有强大的数据处理功能,采用先进的数学模型,对电池的多项测量结果进行综合分析,准确判断电池性能,并可查询电池的实时运行状态及历史数据,包括各项参数、曲线并自动生成报表。








产品 48V 系统 110V 系统 220V 系统 380V 系统
放电电压 DC 32~60V DC 88~132V DC176-300V DC 300~460V
放电电流 0-300A 0-100A 0-60A 0-30A
工作模式 可单机使用,可并机使用,可并联恒流模块使用
保护性能 输入端过压保护, LCD 提示;
电池电压极性反接保护,蜂鸣器告警;
过流保护, LCD 提示;
75 ℃ 过热保护, LCD 提示,蜂鸣器告警;
控制精度 放电电流 ≤±1% ;组端电压 ≤±0.1% ;单体电压: ≤±0.05%
PC 机通信 RS485 接口
数据保存容量 2Gbit FLASH
尺寸 461*225*390(17KG)
  工作环境
散 热 强制风冷
温 度 工作范围:-5~50℃ 贮藏温度:-40~70℃
湿 度 相对湿度:0~90%(40±2℃)
海 拔 额定海拔 4000 米
  工作电源
电 压 单相三线制 : 220V AC(–20%~+30%),频率 :45~65Hz;
耐压测试 输入-机壳: 2200Vdc 1min
输入-输出: 2200Vdc 1min
输出-机壳: 700Vdc 1min
安 全 性 满足 EN610950
  接 线
交流输入 国标公插座,适用1~1.5mm²电缆
直流输出 仪表 25mm²电缆(根据放电电流大小选择)快接插头(红正黑负)




产品型号
产品规格
适用电池组规格
电压等级
HDGC3980-4805
48V 50A
48V/500Ah
48V
HDGC3980-4810
48V 100A
48V/1000Ah
HDGC3980-4815
48V 150A
48V/1500Ah
HDGC3980-4830
48V 300A
48V/3000Ah
HDGC3980-1103
110V 30A
110V/300Ah
80-132V
HDGC3980-1105
110V 50A
110V/500Ah
HDGC3980-1110
110V 100A
110V/1000Ah
HDGC3980-1120
110V 200A
110V/2000Ah
HDGC3980-2203
220V 30A
220V/300Ah
176-270V
HDGC3980-2205
220V 50A
220V/500Ah
HDGC3980-2205
220V 100A
220V/1000Ah
HDGC3980-2220
220V 200A
220V/2000Ah
HDGC3980-3803
380V30A
380V/300Ah
300-460V
HDGC3980-3805
380V50A
380V/500Ah
HDGC3980-3810
380V100A
380V/1000Ah
HDGC3980-3815
380V150A
380V/1500Ah
HDGC3980-4803
480V30A
480V/300Ah
380-600V
HDGC3980-4805
480V50A
480V/500Ah
HDGC3980-4810
480V100A
480V/1000Ah
